原理

　　工作原理如图所示。料斗中的物料由加料器均匀地铺在网带上，网带采用12-60目不锈钢网，由传动装置带动在干燥机内移动。干燥段由若干单元组成，每一单元热风独立循环，其中部分尾气由专门排湿风机6排出，每一单元排出气量均有调节阀7控制。在上循环单元中，循环风机5出来的风由侧面风道进入单元下腔，气浪向上通过换热器4加热，并经分配器3分配后，成喷射流吹向网带，穿过物料后进入上腔。干燥过程是热风流空过物料层，完成热量与质量传递过程。上腔由风管与风机入口相连，大部分气体循环，一部分温度较低含湿量较大的气体作为废气由排湿管、调节阀、排湿风机排出。下循环单元中，循环风机出来的风先进入上腔，向下经换热器加热，穿过物料层进入下腔，下腔由侧面风道及回风管与风机入口相连，大部分气体循环，一部分排出。上下循环单元根据用户需要可灵活配备，单元数量亦可根据需要选取。

应用

　　DW系列带式干燥机是成批生产用的连续式干燥设备，用于透气性较好的片状、条状、颗粒状物料的干燥，对于脱水蔬菜、催化剂、中药饮片等含水率高、而物料温度不允许高的物料尤为合适。该系列干燥机具有干燥速度快、蒸发强度高、产品质量好的优点。对脱水滤饼类的膏状物料，需经造粒或制成条状后方可干燥。

型号说明

注：DW系列带式干燥机各种规格结构形式相同，其余规格可结合规格技术参数表推出。

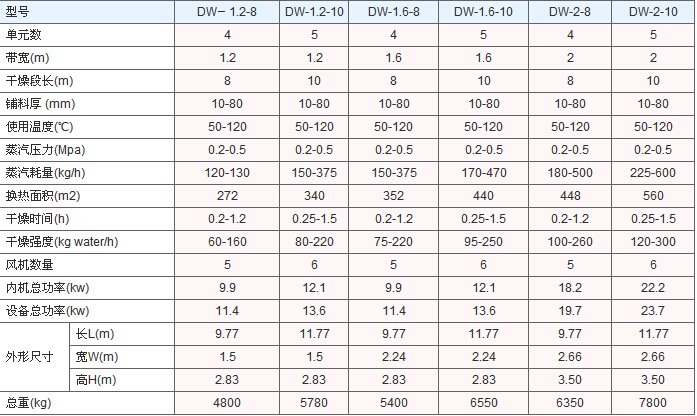

技术参数
